變壓器是電力系統中不可缺少的設備，它可以實現電壓的升降和電能的傳輸。變壓器在運行過程中，會產生大量的熱量，導致絕緣油的溫度升高和體積膨脹。為了保證變壓器內部的油位穩定，防止油溢出或空氣進入，需要在變壓器上安裝一個儲油裝置，即油枕。油枕是一個圓筒形的容器，與變壓器油箱通過管道相連，可以實現油位的自動調節和補償。油枕內的油位高度反映了變壓器內部的溫度和負荷情況，對于變壓器的運行和維護具有重要意義。

為了準確地監測和控制變壓器油枕內的油位高度，需要使用一種專門的儀器，即油枕液位計。油枕液位計是一種用于測量密閉容器內液體高度的儀器，它可以實現對油枕內油位的非接觸測量，無需對油枕開孔，安全可靠，操作方便。油枕液位計有多種形式，如聲吶式、磁力式、管式等，不同形式的油枕液位計有各自的優缺點和適用范圍。本文將介紹聲吶式---便攜式油枕液位計的原理、特點和應用，并推薦一家專業的變壓器油枕液位計廠家。

便攜式油枕液位計

便攜式油枕液位計是一種利用超聲波反射原理測量油位高度的儀器，它由聲吶傳感器、信號處理器和顯示器組成。聲吶傳感器吸附于油枕外壁的正下方，發出超聲波信號，當信號遇到油面時產生反射，反射信號被傳感器接收，經過信號處理器計算出油面距離傳感器的距離，即為油位高度。

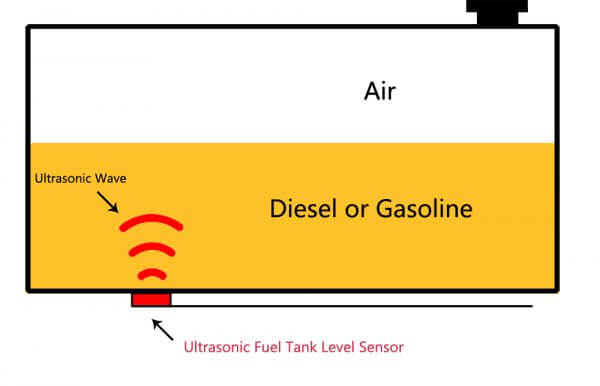

圖1 聲吶式油枕液位計原理示意圖

便攜式油枕液位計的優點是測量精度高，不受氣泡、泡沫、水蒸氣等干擾因素的影響，可以與DCS系統連接實現遠程監控。便攜式油枕液位計的缺點是需要對油枕外壁進行清潔和消磁處理，以保證信號的傳輸質量。

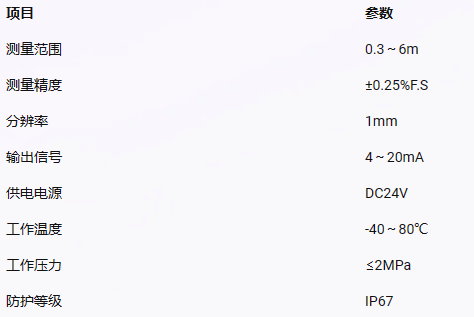

便攜式油枕液位計適用于各種形狀和材質的密閉容器內液體高度測量，如變壓器、儲罐、鍋爐等。聲科電子公司生產的便攜式油枕液位計就是一種聲吶式油枕液位計 ，它可以檢測水、油、化學品、粘液等液體的液位，并具有自動溫度補償功能。便攜式油枕液位計的技術參數見圖1。

便攜式油枕液位計在南方電網中的應用

便攜式油枕液位計在南方電網220kV變電站主變壓器上進行了應用試驗 ，試驗結果表明該傳感器能夠準確地反映出主變壓器內部絕緣油溫度和負荷情況。
