儀表上使用的標準信號分兩類：

電信號①DDZ-Ⅲ標準信號：4~20mA.DC電流信號、1~5V.DC電壓信號。②DDZ-Ⅱ標準信號：0~10mA.DC 電流信號、0~10V.DC電壓信號。

氣信號：20～100KPa（0.02～0.1MPa）壓力信號。目前DDZ-Ⅱ儀表幾乎已被淘汰，多采用 DDZ-Ⅲ的儀表。其中4-20mA.DC信號因抗干擾能力強、便于檢測和故障診斷、適用于遠距離傳輸?shù)奶攸c在自動化領域得到了廣泛應用，大多數模擬量變送器、 PLC 和 DCS 等控制系統都使用這種信號。4mA和20mA分別對應于變送器測量范圍的上下限。輸出電流在4-20mA之間變化意味著變送器處于正常工作狀態，且PV值在測量范圍內。如果超出測量范圍或傳感器故障，信號如何輸出呢？

NAMUR（Normenarbeitsgemeinschaft für Me?- und Regeltechnik）協會由拜耳、巴斯夫等7家公司于1949年在德國發起成立。NAMUR NE43標準是針對4-20mA信號的故障檢測和報警的一種標準規范。

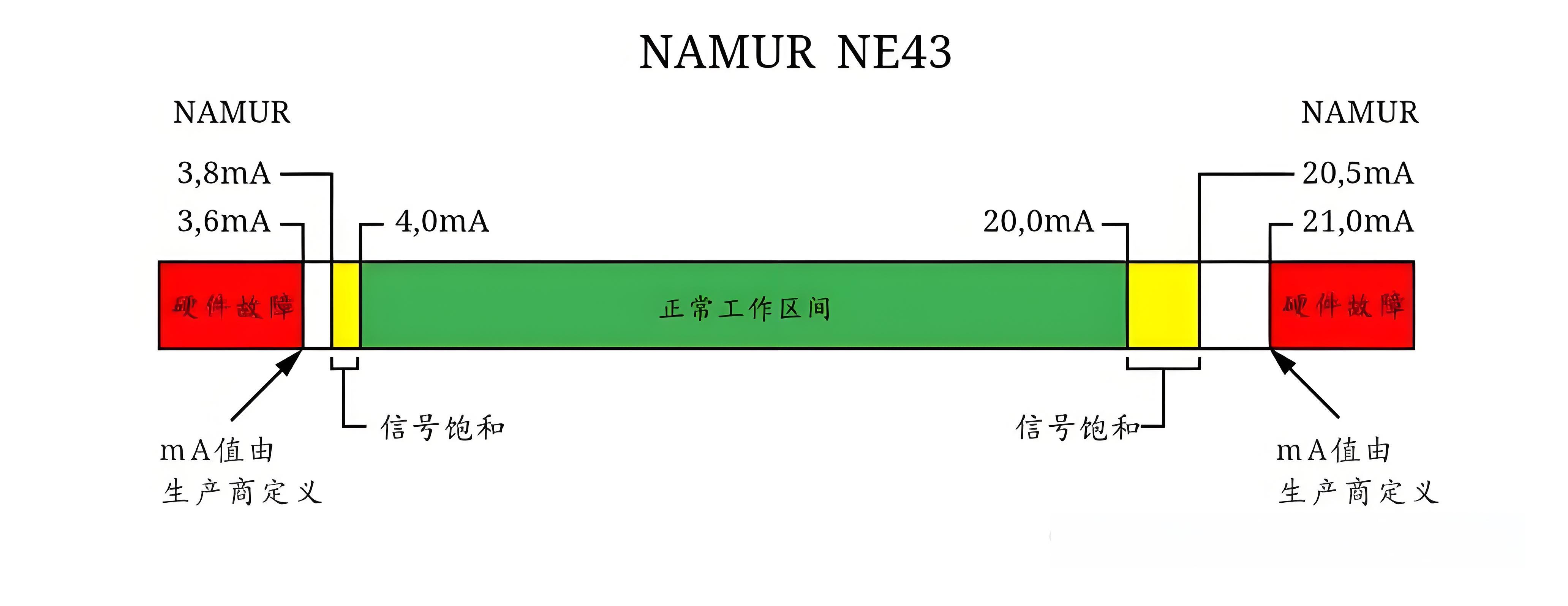

根據該標準，當傳感器或線路出現故障時，可以通過改變電流信號來通知控制系統。具體來說，NAMUR NE43定義了兩個超出正常工作范圍的電流水平：●信號飽和（超出測量范圍）

●硬件故障

信號飽和(超出測量范圍)

當工藝條件偏離正常操作工況，例如被測值超出了傳感器的量程上限或低于量程下限時，輸出信號超出范圍處于飽和區域，符合NAMUR標準的變送器在超出量程上限時最多可輸出20.5mA，低于量程下限時最少可輸出3.8mA。

零點漂移也可能使輸出信號處于飽和區域，模擬信號隨著時間推移可能會發生零點漂移，致使變送器僅輸出3.9 mA 。

硬件故障符合NAMUR標準的變送器檢測到內部硬件故障時，將輸出信號置為3.6mA或21.0mA(此值也可由生產商自己定義)。根據NAMUR NE43的建議，許多變送器可以設置故障安全模式參數，可在降級或升級故障模式之間進行選擇。升級表示輸出電流設置為21mA，降級表示輸出電流設置為3.6mA。具體取決于用戶如何設置故障安全參數模式。綜上所述，NAMUR NE43標準為4-20mA信號提供了一套詳細的規范，確保了信號的可靠性和故障診斷的準確性。NAMUR NE43標準在工業自動化中被廣泛應用，特別是在需要高可靠性和安全性的場合。
