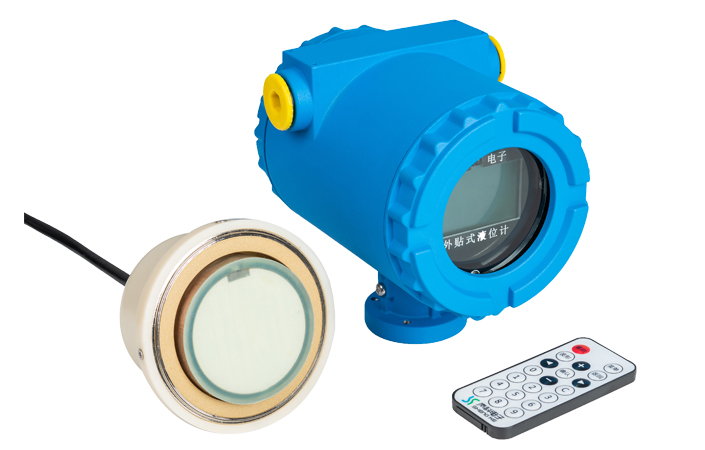

外貼式超聲波液位計，外置式超聲波液位計

外貼式超聲波液位計非接觸式液位跟蹤、實時控制生產過程

外貼式超聲波液位計是一種非接觸式的液位測量?jī)x器，它利用超聲波在罐體外壁的傳播，通過反射和接收的時間差，計算出液位高度。外貼式超聲波液位計具有安裝方便、不受介質影響、不需開孔等優點，適用于各種形狀和材質的罐體，如球罐、臥罐、立罐等。

防腐防爆無需開孔適用各種罐體安裝方便

產品咨詢下載產品配置表

產品特點 工作原理適用范圍技術參數 產品資料應用場景

立即咨詢

高測量精度-實時控制生產過程

提供極方便的校準方式
真正的非接觸式測量

量程可達30米

測量盲區小

極低測量盲區-全量程實時液位跟蹤

抗沉淀，即使有大量沉淀，也不影響測量
安裝簡單-極大的節省您的成本

低成本

安裝簡單，調試簡單易操作

對于臥罐，可以做到免調試，極大的節省成本

7x24小時的免費電話售后支持

工作原理

如圖所示，測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號。回波信號經專有算法處理后計算出時間t,系統根據公式計算出液面高度。
H ：被測液位高度
t ：聲吶波從發射到返回所用的時間
tg ：聲吶波在罐壁中的傳輸時間
v ：聲吶波在液體中傳播的速度
α ：修正系數

適用范圍

被測容器

球形、立式、臥式等各種形狀要求容器正下方有長200mm，深200mm，高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等。阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm。容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。
被測液體

被測液體介質動力粘度＜50mPa·s（cP）。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體，會形成明顯界面，那么儀表要做特殊設置。

探頭安裝溫度

容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。

被測容器

球形、立式、臥式等各種形狀要求容器正下方有長200mm，深200mm，高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等。阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm。容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。

被測液體

被測液體介質動力粘度＜50mPa·s（cP）。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體，會形成明顯界面，那么儀表要做特殊設置。
