80GHz 雷達物位計

測量精度高，適用范圍廣，非接觸式測量。

80GHz高頻雷達物位計具有測量精度高，適用范圍廣，非接觸式測量等特點?？蓮V泛應用于各種強腐蝕性、高粉塵介質的料位、液位測量。

固體料位測量雷達物位計

產品咨詢下載產品配置表

產品特點 工作原理適用范圍技術參數 產品資料應用場景

立即咨詢

調頻連續波，適應性強。

調頻連續波（FMCW）技術

適用于測量液位和固體

穿透性強，適用于高蒸汽和高粉塵的應用
測量精度高

發射角為1度

測量精度可達1mm
設置調試簡單

調試簡單，節省時間，無需填充或清空儲罐

設置簡單，僅需設置兩個參數就可以實現測量

多語言支持（包括中文），回波顯示，便于維修人員分析調試
多測量不受環境影響種語言支持

測量不受介質變化的影響，也不受諸如溫度、壓力、灰塵等工藝條件的影響。

支持Hart,Modbus等協議

工作原理

80GHz雷達物位計采用調頻連續波（FMCW）技術，在掃頻周期內發射頻率變化的連續波，被物體反射后的回波與發射信號有一定的頻率差，通過測量頻率差可以獲得目標與雷達之間的距離信息。
作為一種新興的工業測量儀表，雷達物位計具有耐高溫，耐高壓，耐真空，穿透性強；受溫度，蒸汽，粉塵等影響小的特點。

適用范圍

應用

液位測量、料位測量（可適用于強腐蝕性介質）
頻率

77GHz-81GHz

環境濕度

（0%～95%）RH

防爆等級

ExdiaIICT6Gb

防護等級

IP67

應用

液位測量、料位測量（可適用于強腐蝕性介質）

頻率

77GHz-81GHz

環境濕度

（0%～95%）RH

防爆等級

ExdiaIICT6Gb

防護等級

IP67

技術參數

量程

10m 20m 30m
天線材料

PTFE/PFA
安裝方式

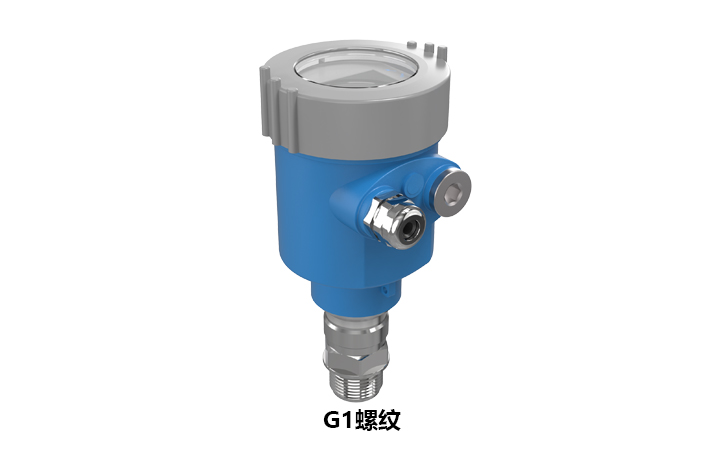

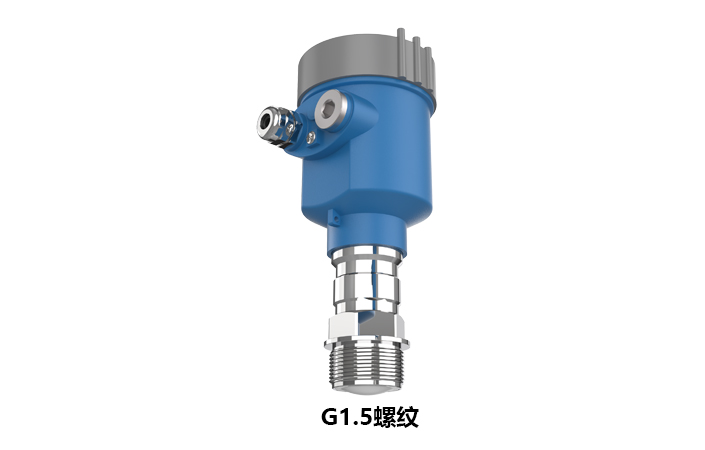

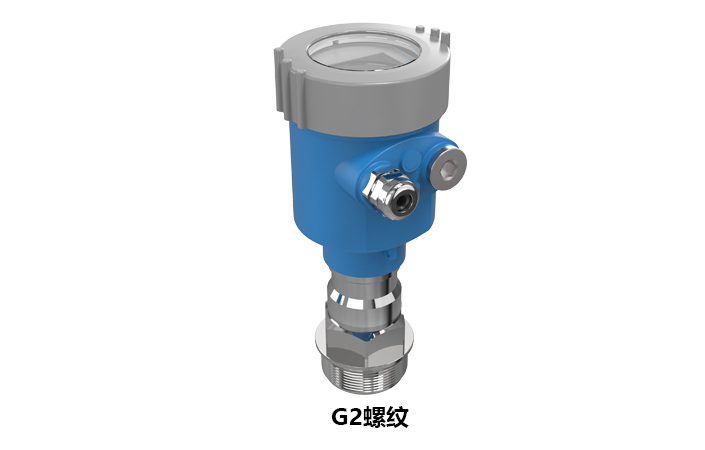

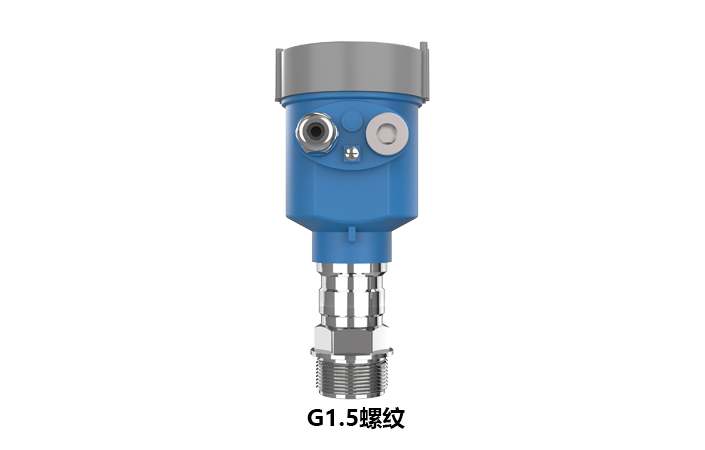

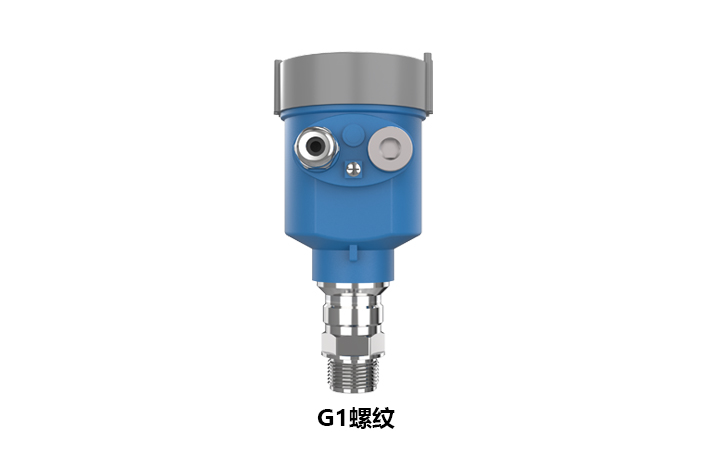

螺紋/法蘭
工作溫度

-40~+80
工作壓力

-1~16bar
測量誤差

±2mm
波束角

3.5°
信號輸出

4-20mA/HART 兩線制/四線制，RS485
功率

<0.5W（兩線制）

點擊展開更多

點擊收起更多

產品資料

文件名稱	文件類型	上傳日期	文件大小	下載

應用場景

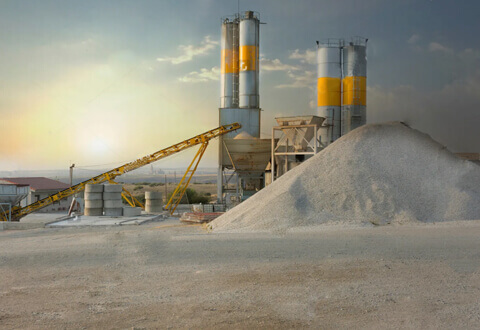

水泥料倉

水泥生產過程的物位監測

查看詳情

大型糧倉

糧食生產中的料位監測

查看詳情

原料、過程產品、產品儲罐

在煉油廠的眾多應用中需要臨時緩沖罐和儲料罐，以便支持各個過程步驟的來料輸入和輸出。這些容器的幾何形狀不同，從水平或立式球罐到臥式圓罐，再到可運輸?shù)乃芰先萜?。要確保能高效地完成煉油過程，關鍵在于要能隨時測得儲罐內的精確液位，以便在需要時能保證提供各種相應的介質。
